  Project No.26

사선[斜線]


​건축주분의 첫 건물 _ 설레고 두렵고 많은 감정과 모든것의 새로웠던 6개월 동안의 이야기

화곡동의 37평 남짓 조그만한 땅에서 최대한 많은 세대를 원하셨던 건축주분.  원하는 바를 이루어 드리기 위해 다양한 방안을 모색했던 우리. 주택이라는 용도에 맞춰 외적인 화려함 보다 집 안_내부공간에서 합리적이면서 사용함에 있어 불편함이 없도록 하고자 하였고, ​ 5~6평 사이에 각 세대들이 구성되지만 작지만 작지않은것처럼,  현관에서 신발을 벗고 들어갔을때  안락한 집을 계획하고자 하였습니다. 이번 프로젝트는 우리가 일상에서 보는 다가구/다세대 주택과 많이 다르지 않습니다. 하지만 쪼개기씩으로 월세를 많이 받으려고 계획되었던 기존의 관행과는 다르고자 작은것부터 많은 고민들을 했던 시간들이였습니다.


#화곡동  #주거지역  #우리가 매일 보는 일상의 풍경

화곡동의 주거지역 안쪽에 대지는 위치하고 있습니다. 특별함을 찾기 보다는 출퇴근 길에 보는 일상의 풍경의 한장면 속에 위치하고 있습니다. 빽빽한 주거지역 속에 하나의 집으로서 주변 풍경속으로 들어가고자 합니다.

#세대수 최대화

#6평

# 공사비

# 하나의 입면

#공용 최소화

# 타일벽돌

# 샤워부스

# STO

#지하채광

# 육중한 느낌

# 옥탑방

#방화창 최소화


#건폐율   #일조사선

​일조사선에 맞춰 배치하여 전면 평행주차를 제외하고 법적 건폐율 60%를 가득채운 배치계획.


#3세대   #방화창 최소화

좁고 긴 대지에 합리적으로 계단을 계획하여 3세대를 계획하고, 방화창 면적을 최소화하여 계획


 #단면  #스킵플로어   #일조사선  # 지하채광  #건물이 최대한 커보이게

주거를 계획하기 앞서 일조사선 법적이 요소를 고려해야한다. 그래서 다세대/다가구주택은 일조사선의 모양의 맞춰 형태가 어느정도 정해지기 마련이다. 우리주변에서 많이 볼 수 있으며, 그 속에서 우리만의 차별점을 가져가면서, 최대한 일조의사선의 높이를 이용하여 계획하고자 스킵플로어를 이용하여 건물의 단면을 계획하였다.


#입면  #채광  #향에 맞춰 입면사선 계획  #내부에 빛이 많이 들수있게

입면은 계획함에 있어 남측과 서측은 방화창을 설치해야 하기때문에 화장실 등 필수창을 제외하고 창을 내지 않는 방향으로 계획을 하였다. 그래서 전면 동측과 북측에서 내부에 필요한 창을 계획하여야 했기에 입면을 구성하기가 힘든점이 많았다. 또한 두면에서 채광을 받아야 하기 때문에 빛이 들어오기 쉬운 길을 만들어 주고자 하였다.


#사선  #창  #향에 맞춰 사선방향계획

창 부분 사선면 계획은 각향에서 들어오는 햇빛의 각도에 따라 빛이 내부로 잘 들어가 갈수 있도록 사선면의 방향들을 향에 따라 계획을 하였습니다. 남측의 화장실의 창은 작지만 최대한 많이 들어 올수 있도록 위쪽과 동쪽으로, 동측의 창은 도로와 면함과 동시에 남쪽으로, 북측은 빛의 안들어오는 점을 고려 위쪽으로, 서측은 남쪽으로 계획.

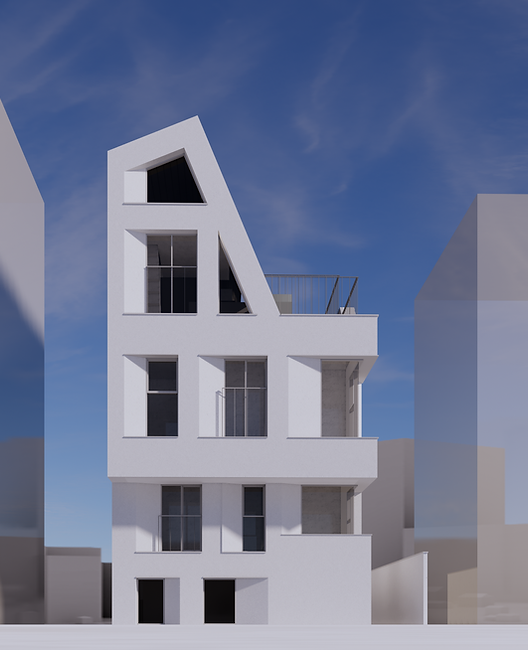

1. 정면도(일러)2.jpg

#사선  #빛  #그림자

​전면 4M도로에서 보았을때 입면으로 동측에서 채광을 하기 위해 남쪽 방향으로 사선면을 만들어 빛이 사선길을 따라 내부로 들어 갈 수 있게 계획하였다. 또한 지하는 채광을 최대한 많이 받기 위해 위쪽과 함께 처리하여 지하 실내부 환경을 개선하고자 하였고, 주거라는 용도에 맞춰 창을 기능적이면서 입면의 요소로 계획하였습니다.


#출입구  #우편함  #사선  #캐노피


#STO  #코너  #하나의 건물

각층별 창의 높이를 마추며 면에서 사선면으로 자연스럽게 STO가 매지없이 어어지개 하면서, 코너 창호를 ㄱ자로 계획함으로 자연스럽게 옆면으로 이어지게 하여 전반적으로 하나의 건물처럼 보이도록 하였습니다.


^.^

#방화창  #화장실  #뻐꾸기창  #눈.코

2. 우측면도(일러).jpg

- 끝 -

​끝난줄 알았쥬?


​뒷이야기를 해보겠습니다.

​#삼고초려

이번이 마지막이다

상은아....


#NO 눈물

알겟나?!

- 인에이 금쪽이 -

6 상은.png

쌉가능하죠~🤘

​이렇게 시작된 입면 디자인 계획


상은아!?

^ ^

6 상은.png

​드디어!!!


그러나...

#창문은 크게~

# 방화창 최소화!!


# 매스감있게

​#모노톤

#외장재 2개이하

평면 너무 좋아요!
​입면은~


다시 해보겠습니다!

​(상은아.....)

6 상은.png

터키로 떠난 금쪽이를 뒤로


반영혜(등장)

그 앞날은......


​# 할수잇다x3

너가 하고 싶은거!!

​기다리자....


#너꺼다 생각하고

내가 말하는거만 말고!!

​忍

​忍

- 인에이 밥두공기 -

8 영혜.png

아?!

확정


👍

​깨달았어요!

6 상은.png

저도 유럽가겠습니다~

민가연(등장)

3 영진.png
8 영혜.png
9 가연.png

다들 수고 많았다~


화곡동 다중주택 신축공사



• 대지위치 : 서울시 강서구 화곡동
• 설계년도 : 2023.05

• 대지면적 : 123.33㎡ (37.3py)

• 건축면적 : 71.34㎡ (21.6py)

• 연  면  적 : 215.45㎡ (65.2py)
• 규        모 : B1/3F
• 설계유형 : 신축
